Xác định lực kẹp khuôn máy ép nhựa

Đăng vào bởi admin
29
Th5

Xác định lực kẹp khuôn lớn nhất

Tháng 5/1995

Khuyến nghị này được chuẩn bị bởi Ủy ban Kỹ thuật của EUROMAP.

1. Phạm vi áp dụng

Khuyến nghị này quy định phương pháp xác định lực kẹp khuôn lớn nhất nhằm mục đích so sánh.

2. Định nghĩa

2.1 Lực kẹp khuôn lớn nhất

Lực kẹp khuôn lớn nhất là lực tối đa được tạo ra bởi cụm kẹp khuôn của máy ép phun, được xác định theo phương pháp đo được quy định dưới đây.

3. Phương pháp đo

3.1 Khối thử nghiệm (Test block)

Khối thử nghiệm được làm bằng thép Fe 360 B hoặc tốt hơn (theo tiêu chuẩn EN 10025).

Khối thử có thể là:

  • Dạng trụ rỗng (hình 1)

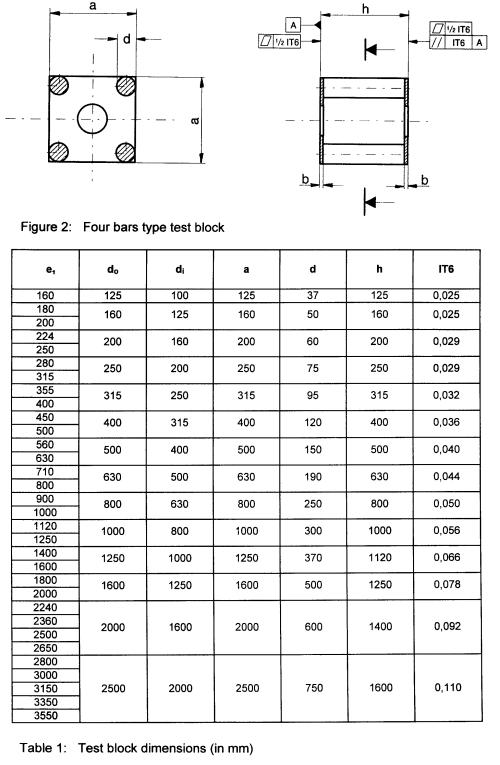

  • Hoặc kết cấu hàn 4 thanh (hình 2)

Các kích thước được quy định trong Bảng 1.

Xác định lực kẹp khuôn máy ép nhựa

Xác định lực kẹp khuôn máy ép nhựa

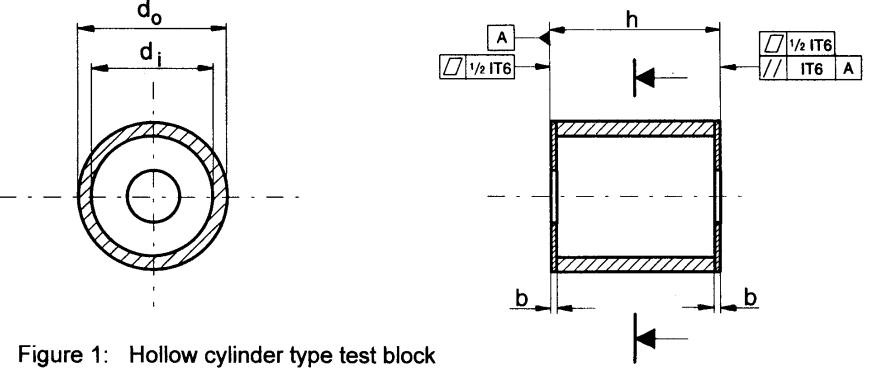

Hình 1: Khối thử dạng trụ rỗng



Bảng 1: Kích thước khối thử (mm)

Giải thích ký hiệu:

  • e = khoảng cách lớn nhất giữa các tie bar lân cận hoặc kích thước tương đương đối với máy không có tie bar (xem EUROMAP 2)
  • do = đường kính ngoài
  • di = đường kính trong
  • a = chiều dài / chiều rộng đế
  • d = đường kính thanh
  • h = chiều cao
  • IT6 = dung sai cơ sở theo ISO 286-1
  • b = chiều dày đế

Khi cần thiết, chiều cao của khối thử có thể được thay đổi.

Để tránh tạo vết trên platen di động, có thể sử dụng:

  • Tấm bảo vệ mỏng
  • Hoặc thiết kế khối thử dạng tách đôi

Chiều dày đế b không được vượt quá 5% chiều cao của khối thử.

3.2 Đo lực

Khối thử phải được lắp trên platen cố định.

Lực kẹp lớn nhất sẽ được tạo ra và đo bằng một trong các phương pháp sau:

  • Loadcell
  • Đo độ giãn dài tie bar
  • Đo độ nén của khối thử bằng strain gauge

4. Biểu thị giá trị

Lực kẹp khuôn lớn nhất của máy ép phun được xác định theo một trong các phương pháp trên không được nhỏ hơn giá trị công bố trong tài liệu kỹ thuật.

Ví dụ:

Maximum clamping force (EUROMAP 7): 17800 kN

Nếu chiều cao khối thử khác với giá trị quy định trong Bảng 1 thì phải ghi rõ.

Ví dụ:

Maximum clamping force (EUROMAP 7): 2500 kN ; h = 250 mm

EUROMAP

Ủy ban Châu Âu của các nhà sản xuất máy móc ngành nhựa và cao su.

Tên tiếng Anh: European Committee of Machinery Manufacturers for the Plastics and Rubber Industries

Website: http://www.euromap.org

Bản quyền thuộc EUROMAP.
