Helicoil Insert là gì?

Helicoil Insert (hay còn gọi là ren cấy, ren phục hồi, thread insert) là một cuộn dây ren bằng thép không gỉ được tạo hình thành ren trong chính xác. Nó được lắp vào lỗ ren đã được gia công trước nhằm:

• Tạo ren mới có độ bền cao.
• Phục hồi ren bị hỏng.
• Gia cường ren trên vật liệu mềm.
• Tăng tuổi thọ lỗ ren chịu tháo lắp nhiều lần.

Về bản chất, Helicoil hoạt động như một “lớp ren thép cường độ cao” nằm giữa bulong và vật liệu nền.

---

Hình ảnh các loại Insert

Các hình bạn cung cấp gồm:

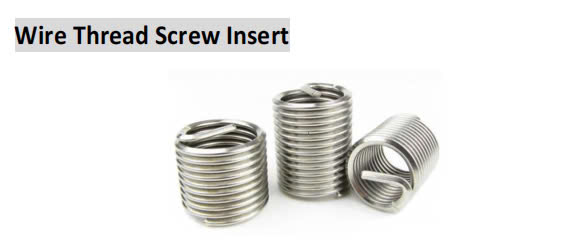

1. Wire Thread Insert (Helicoil truyền thống)

• Dạng lò xo ren.
• Loại phổ biến nhất.
• Giá thành thấp.
• Dùng để phục hồi ren hoặc gia cường ren.
•

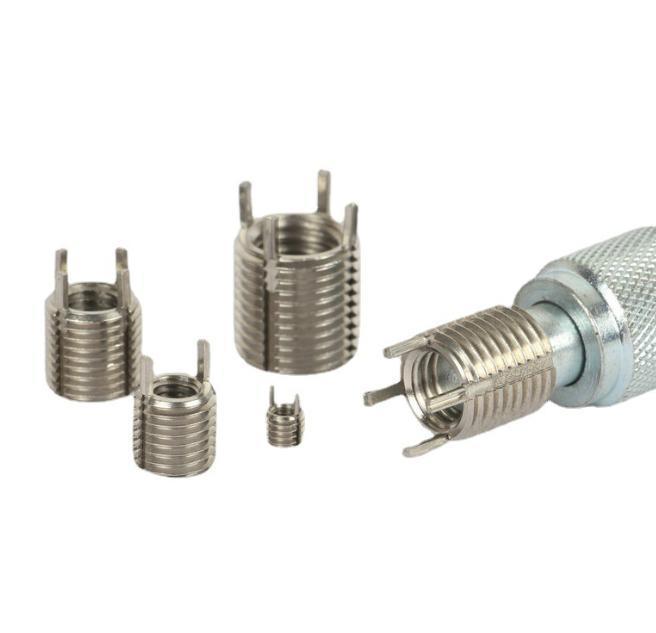

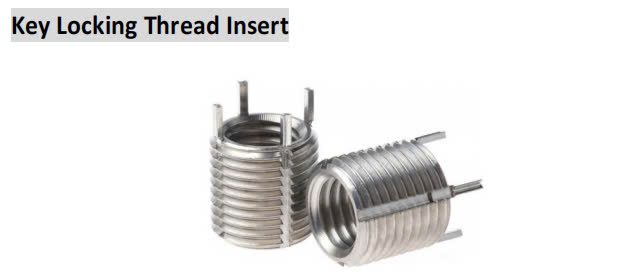

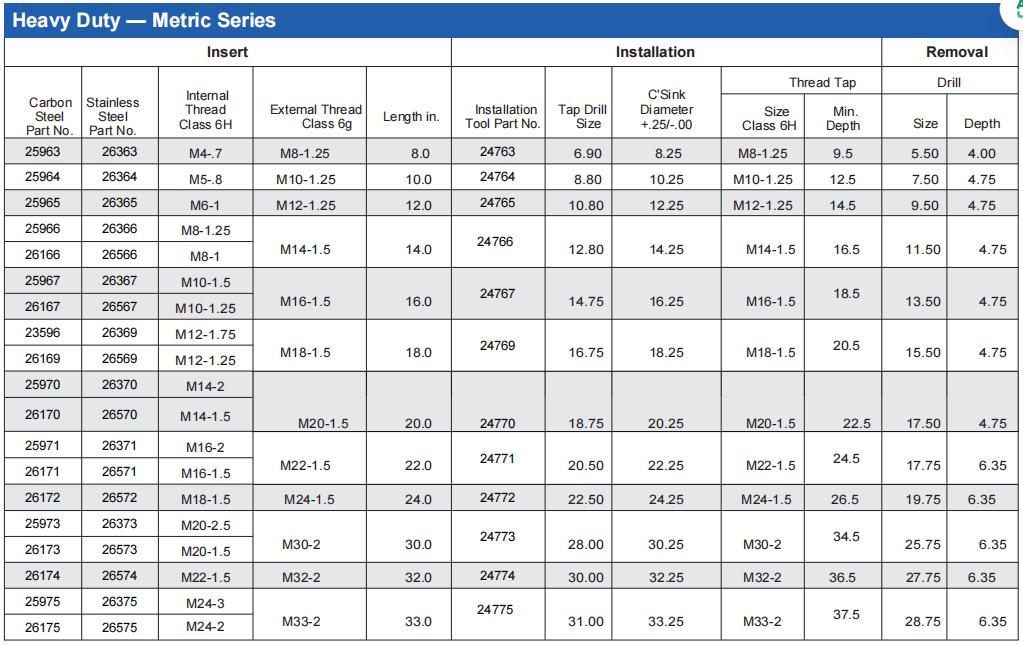

2. Key Locking Insert (Keensert)

• Có các chốt khóa (keys).
• Sau khi lắp sẽ đóng các chốt xuống vật liệu nền.
• Chống xoay cực tốt.
• Chịu tải lớn.
•

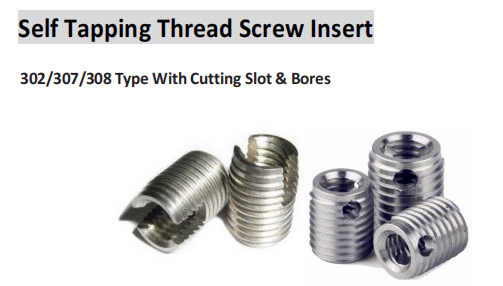

3. Self-Tapping Insert

• Tự tạo ren ngoài khi lắp.
• Không cần taro ren ngoài trước.
• Thường dùng cho nhôm, gang, nhựa kỹ thuật.
•

---

Phạm vi ứng dụng của Helicoil Insert

Helicoil được sử dụng rất rộng rãi trong:

Cơ khí chế tạo

• Đồ gá Jig & Fixture
• Khuôn ép nhựa
• Khuôn dập
• Máy CNC

Công nghiệp ô tô

• Ren đầu quy lát
• Ren bugi
• Ren thân động cơ

Hàng không

Đây là ngành sử dụng Helicoil nhiều nhất.

Ví dụ:

• Thân máy bay
• Cánh máy bay
• Giá đỡ thiết bị

Điện tử

• Vỏ nhôm
• Tản nhiệt
• Khung máy

Thiết bị y tế

• Khung thiết bị
• Giá đỡ chính xác

---

Ưu điểm của Helicoil Insert

1. Tăng độ bền ren

Thông thường:

Sau khi cấy Helicoil:

• Ren làm việc là ren inox cường độ cao.
• Tải trọng kéo tăng đáng kể.

---

2. Chống mài mòn ren

Rất phù hợp với các vị trí:

• Tháo lắp thường xuyên.
• Bảo trì định kỳ.

Ví dụ:

• Khuôn ép nhựa.
• Tấm kẹp khuôn.
• Đồ gá sản xuất.

---

3. Chống kẹt ren (Galling)

Đặc biệt hiệu quả với:

• Inox
• Nhôm

---

4. Tiết kiệm chi phí sửa chữa

Thay vì:

• Hàn đắp.
• Gia công lại.

Chỉ cần:

• Khoan
• Taro
• Cấy Helicoil

---

5. Độ chính xác cao

Đạt cấp ren:

• 6H
• 5H

phù hợp cho các chi tiết chính xác.

---

Nhược điểm của Helicoil

1. Cần bộ dụng cụ chuyên dụng

Gồm:

• Mũi khoan
• Taro STI
• Dụng cụ lắp

---

2. Lắp sai có thể bung insert

Nếu:

• Không đủ chiều sâu.
• Ren nền gia công kém.

---

3. Không phù hợp tải cực lớn

Trong các vị trí chịu:

• Va đập mạnh.
• Tải kéo cực lớn.

Nên dùng:

Key Locking Insert (Keensert)

thay vì Helicoil thông thường.

---

Các loại Helicoil Insert phổ biến

1. Free Running Insert

Đặc điểm:

• Ren tiêu chuẩn.
• Bulong vặn nhẹ.

Ứng dụng:

• Khuôn ép nhựa.
• Đồ gá.
• Máy công nghiệp.

---

2. Screw Lock Insert

Có các vòng ren biến dạng tạo lực hãm.

Ưu điểm:

• Chống tự tháo bulong.

Ứng dụng:

• Máy rung động.
• Robot.
• Băng tải.

---

3. Tangless Insert

Không có tai dẫn hướng (Tang).

Ưu điểm:

• Không cần bẻ tang.
• Không sợ tang rơi vào thiết bị.

Ứng dụng:

• Y tế.
• Hàng không.

---

4. Key Locking Insert (Keensert)

Loại trong hình đầu tiên.

Ưu điểm:

• Khóa cơ học.
• Chịu tải rất lớn.

Ứng dụng:

• Máy ép nhựa.
• Khuôn lớn.
• Máy CNC.

---

5. Self-Tapping Insert

Loại trong hình thứ ba.

Ưu điểm:

• Lắp nhanh.
• Không cần taro STI.

Ứng dụng:

• Nhôm.
• Gang.
• Nhựa kỹ thuật.

---

Ứng dụng trong sửa lỗ ren bắt bulong giá khuôn máy ép nhựa

Đây là ứng dụng rất phổ biến trong các nhà máy ép nhựa.

Các vị trí thường hỏng ren

Tấm Platen máy ép

• Lỗ T-slot.
• Lỗ ren kẹp khuôn.

Clamp Block

• Bulong kẹp khuôn.

Spacer Block

• Đế kê khuôn.

Khuôn ép nhựa

• Ren bắt vòng định vị.
• Ren bắt ty đẩy.
• Ren bắt eye bolt.

---

Nguyên nhân hỏng ren

• Siết quá lực.
• Dùng súng hơi quá tải.
• Tháo lắp khuôn liên tục.
• Bulong lệch tâm.
• Ren bị gỉ sét.

---

Quy trình sửa ren bằng Helicoil

Bước 1

Khoan bỏ ren cũ.

Bước 2

Taro ren STI chuyên dụng.

Bước 3

Lắp Helicoil.

Bước 4

Bẻ tang.

Bước 5

Kiểm tra bulong.

Ví dụ:

Ren cũ:

M16 × 2

Sau sửa:

• Khoan khoảng Ø16.5~16.8 mm (tùy hệ).
• Taro STI M16.
• Cấy Helicoil M16.

Kết quả:

• Vẫn sử dụng bulong M16 ban đầu.
• Không cần thay đổi thiết kế.

---

Khi nào nên dùng Keensert thay vì Helicoil?

Đối với máy ép nhựa từ 350–1300 tấn, tôi thường khuyến nghị:

Lý do:

• Keensert có chốt khóa cơ khí.
• Không bị xoay khi tháo lắp nhiều lần.
• Chịu tải kéo và tải rung cao hơn Helicoil thông thường.

Kết luận

Đối với khuôn ép nhựa và máy ép nhựa, Helicoil Insert là giải pháp sửa ren hiệu quả, nhanh và kinh tế nhất cho các lỗ ren bị tuôn hoặc mòn. Với các vị trí chịu tải trung bình như ren bắt nắp khuôn, ren cảm biến, ren phụ trợ, Helicoil là lựa chọn tối ưu. Tuy nhiên, với các lỗ ren chịu tải lớn như ren bắt cùm kẹp khuôn, ren eye bolt nâng khuôn hoặc ren trên platen máy ép, nên sử dụng Key Locking Insert (Keensert) để đảm bảo độ bền và an toàn lâu dài.
