Phíp kê khuôn cách nhiệt cho máy ép nhựa là gì?

Tấm phíp kê khuôn cách nhiệt (Insulation Board / Thermal Insulation Plate) là tấm vật liệu kỹ thuật được lắp giữa platen máy ép và khuôn ép nhựa nhằm:

• Giảm truyền nhiệt từ khuôn sang máy ép
• Ổn định nhiệt độ khuôn
• Giảm thất thoát nhiệt đối với khuôn sử dụng Hot Runner
• Hạn chế biến dạng platen và bảo vệ cụm kẹp khuôn

Trong hình của bạn là dạng tấm phíp gia công CNC theo layout khuôn, có nhiều lỗ bắt bulong – định vị – đường nước – dây điện hot runner.

Hình ảnh tham khảo phíp kê khuôn cách nhiệt

---

Công dụng chính của phíp kê khuôn cách nhiệt

1. Giảm thất thoát nhiệt từ khuôn Hot Runner

Với khuôn hot runner, nhiệt độ manifold thường:

• 180 – 350°C tùy loại nhựa
• Nhiệt liên tục truyền sang platen máy

Nếu không có tấm cách nhiệt:

• Nhiệt bị hút sang máy ép
• Heater hoạt động liên tục
• Tiêu hao điện năng lớn
• Nhiệt độ hot runner dao động

Tấm phíp giúp:

• Giữ nhiệt ổn định trong khuôn
• Giảm tải cho heater
• Nâng cao độ ổn định ép

---

2. Ổn định chất lượng sản phẩm

Nhiệt độ khuôn ổn định sẽ giúp:

• Dòng chảy nhựa đồng đều
• Giảm variation giữa các shot
• Giảm lỗi:
  • bạc màu
  • short shot
  • flow mark
  • weld line
  • cháy nhựa

Đặc biệt quan trọng với:

• nhựa kỹ thuật
• khuôn nhiều cavity
• sản phẩm yêu cầu độ chính xác cao

---

3. Tiết kiệm điện năng

Hot runner tiêu thụ điện khá lớn do:

• heater manifold
• heater nozzle
• điều khiển PID nhiệt độ

Phíp cách nhiệt giúp:

• giảm thất thoát nhiệt
• heater đóng/ngắt ít hơn
• tiết kiệm điện 5–20% tùy hệ thống

---

4. Bảo vệ platen máy ép

Nếu nhiệt truyền trực tiếp sang platen:

• platen nóng lên
• giãn nở nhiệt
• giảm độ song song
• ảnh hưởng lực kẹp

Lâu dài có thể:

• cong platen
• lệch tâm khuôn
• giảm tuổi thọ bạc đạn toggle

Tấm phíp đóng vai trò như lớp đệm nhiệt bảo vệ máy.

---

5. Giảm hiện tượng đọng sương

Khi khuôn nhiệt cao gặp môi trường lạnh:

• hơi nước dễ ngưng tụ
• gây rỉ sét
• ảnh hưởng điện hot runner

Tấm cách nhiệt giúp:

• giảm chênh lệch nhiệt với máy
• giảm hiện tượng condensation

---

Cấu tạo vật liệu của phíp kê khuôn

Các loại phổ biến:

---

Ưu điểm của phíp kê khuôn cách nhiệt

Khả năng cách nhiệt tốt

Hệ số dẫn nhiệt thấp:

• hạn chế truyền nhiệt sang máy

---

Chịu nén cao

Khuôn ép nhựa:

• trọng lượng lớn
• lực kẹp cao

Phíp chuyên dụng có:

• độ bền nén cao
• không dễ bể vỡ

---

Cách điện tốt

Đặc biệt hữu ích với:

• hot runner
• heater
• thermocouple

Giảm nguy cơ:

• rò điện
• chập điện

---

Gia công dễ dàng

Có thể CNC:

• lỗ bulong
• lỗ định vị
• rãnh dây điện
• rãnh nước

Theo đúng layout khuôn.

---

Giảm rung và hấp thụ lực nhẹ

Giúp:

• giảm truyền rung
• hạn chế shock nhiệt

---

Nhược điểm của phíp kê khuôn

Giá thành khá cao

Đặc biệt:

• GPO-3
• ceramic insulation board

Chi phí tăng đáng kể với khuôn lớn.

---

Có thể nứt nếu chịu tải cục bộ

Nếu:

• mặt platen không phẳng
• siết bulong lệch
• độ dày quá mỏng

Phíp dễ:

• nứt chân bulong
• vỡ cạnh

---

Khả năng chịu nhiệt có giới hạn

Một số loại phenolic:

• lão hóa ở nhiệt độ cao kéo dài
• carbon hóa

Đặc biệt khi:

• ép PPS
• PEEK
• LCP nhiệt độ cao

---

Có thể hút ẩm

Một số vật liệu phíp:

• hút ẩm môi trường
• giảm độ bền điện

Cần bảo quản khô ráo.

---

Khi nào nên dùng phíp cách nhiệt?

Rất nên dùng khi:

• Khuôn Hot Runner
• Khuôn nhiệt độ cao
• Ép nhựa kỹ thuật
• Máy chạy 24/24
• Khuôn lớn
• Khuôn nhiều cavity

---

Có thể không cần khi:

• Khuôn cold runner nhỏ
• Nhiệt độ thấp
• Chu kỳ chạy ngắn

---

Độ dày phíp thường dùng

---

Lưu ý khi sử dụng

Phải đảm bảo:

• Hai mặt tiếp xúc phẳng
• Không có ba via
• Siết lực đều

---

Không nên:

• Dùng phíp quá mềm
• Khoan lỗ quá sát mép
• Dùng vật liệu dân dụng thay thế

---

Nên kiểm tra định kỳ:

• nứt
• cháy xém
• biến dạng
• lún bulong

---

Đánh giá thực tế cho khuôn Hot Runner

Đối với khuôn hot runner, phíp cách nhiệt gần như là một hạng mục rất quan trọng vì nó giúp:

• tăng độ ổn định nhiệt
• tiết kiệm điện
• bảo vệ platen
• giảm lỗi sản phẩm
• tăng tuổi thọ heater và hệ thống điện

Trong thực tế sản xuất, nhiều nhà máy sau khi lắp insulation board cho khuôn hot runner có thể:

• giảm dao động nhiệt độ manifold
• giảm thời gian warm-up
• giảm tải heater đáng kể
• cải thiện độ ổn định kích thước sản phẩm

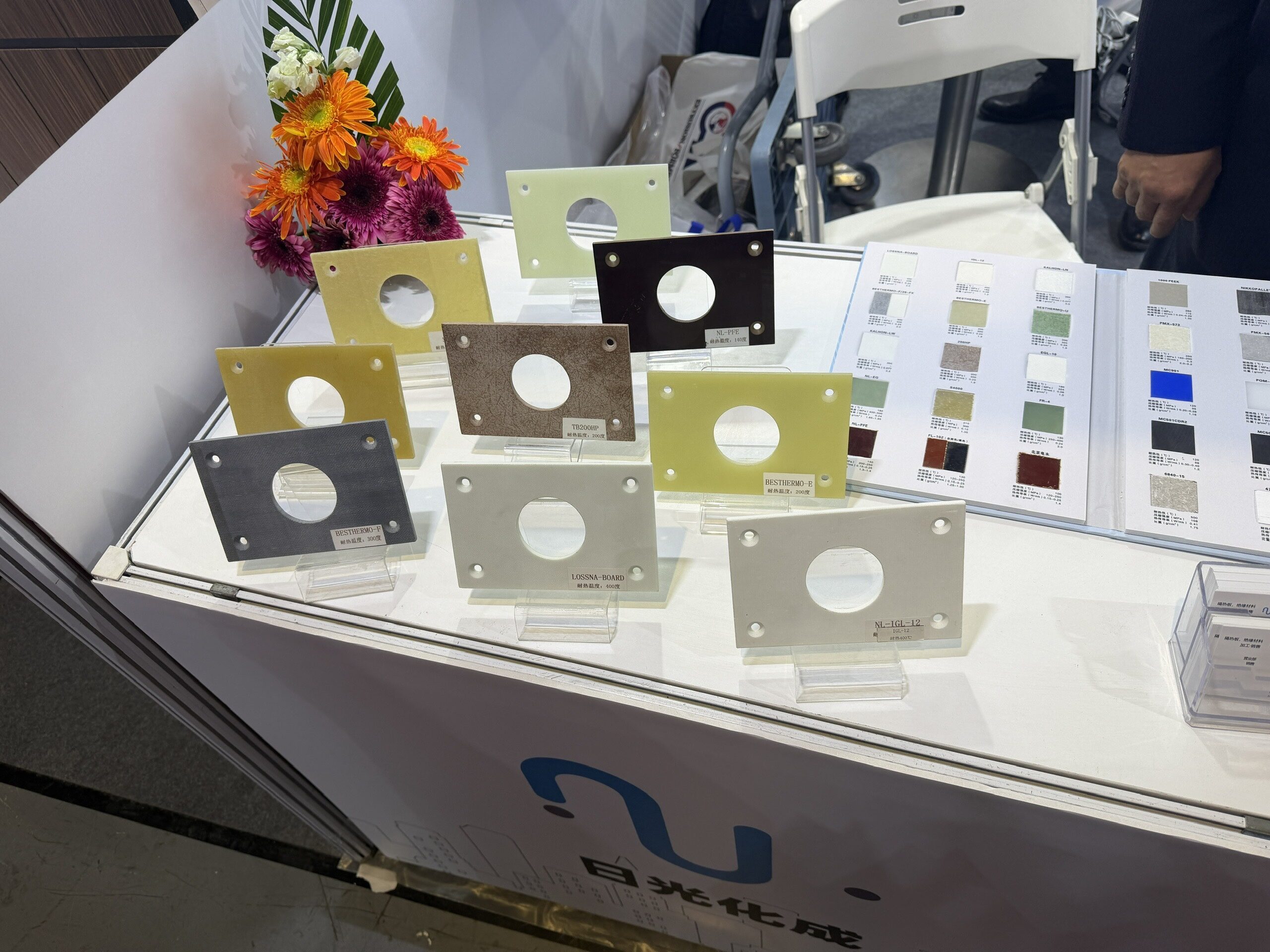

Một số dạng phíp kê khuôn thực tế
